阀门知识 | 轨道球阀的工作原理及特点

轨道球阀，与闸阀属同一类型阀门。在管路中主要用来做切断、分配和改变介质的流动方向的阀门。也是近年来被广泛采用的一种新型阀门。

轨道球阀适用于石油及石油制品、天然气、机场、化工、环保等输送管线和站场上，用作截断介质流。

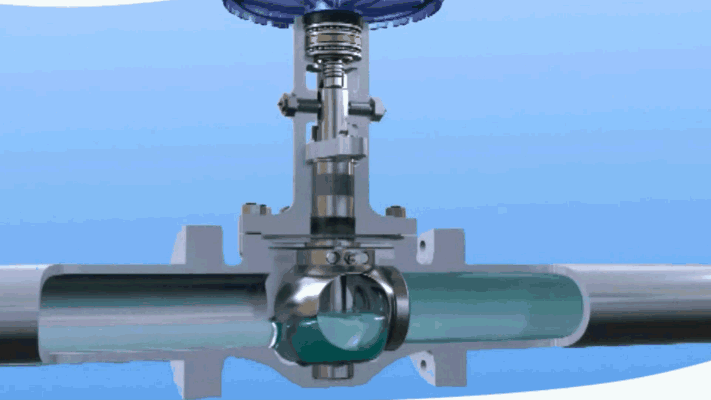

工作原理

开启过程

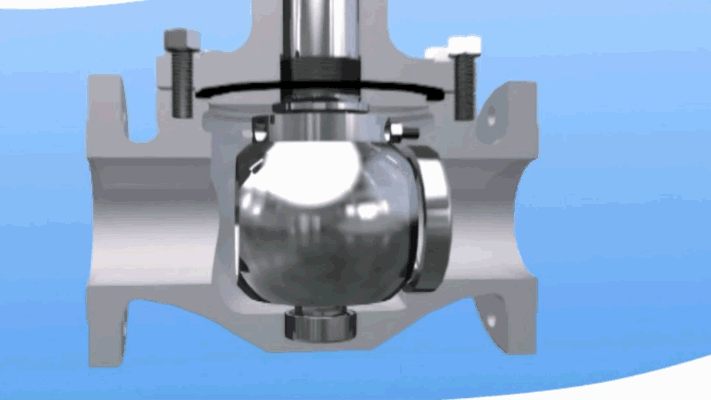

• 在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

• 当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

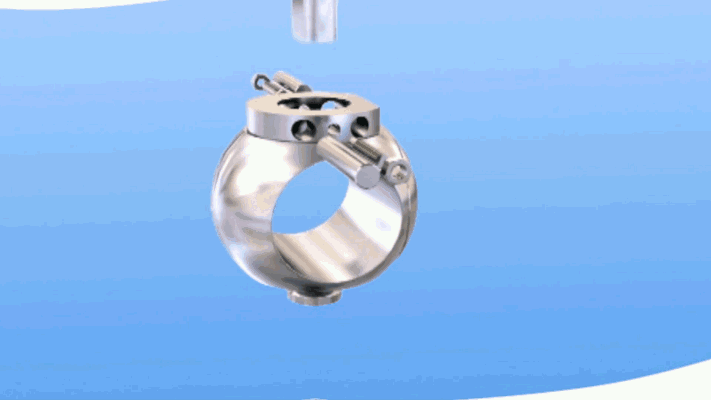

• 阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

• 直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。






关闭过程

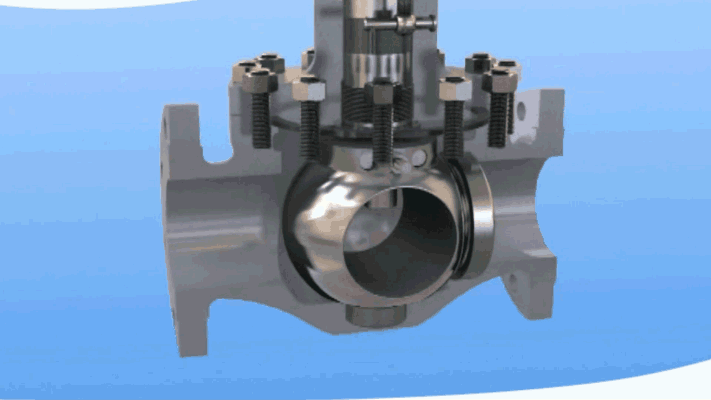

• 关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

• 继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

• 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

• 手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

轨道球阀特点

• 启闭无摩擦

密封面和阀座密封面采用无摩擦设计，解决了传统阀门因密封面之间相互摩擦而影响密封的问题，保障阀门密封体寿命。

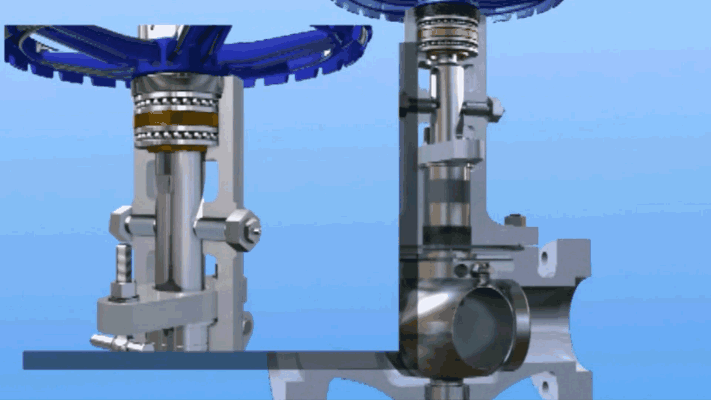

• 上装式结构

采用顶装式设计，保证阀门内部零件的更换和维修可以通过拆卸阀门阀盖进行在线检查与维修，有效减少装置停车，降低成本；

• 单阀座设计

消除了阀门中腔介质因异常升压而影响使用安全的问题；

• 低扭矩设计

采用具有固定枢轴结构的球阀，保证阀门开关迅捷、低扭矩、易于开启和关闭；

• 楔形密封结构

阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证；

• 密封面的自清洁结构

当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的，进一步提高阀门的密封寿命。

加思德可提供先进优质的轨道球阀产品，具体产品内容可以与我们的专业同事进行详细联系咨询
